物探专用电缆

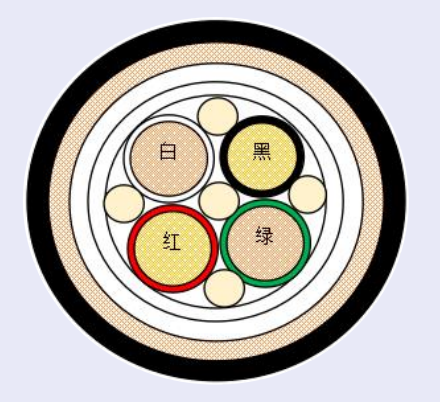

电缆结构

型号规格：PUR-TYYP 4*0.34mm²;

导体：采用4根43/0.1mm镀锡铜导体;

绝缘：采用高密度聚乙烯绝缘料，绝缘颜色黑、白、红、绿，绝缘厚度 0.26 mm， 绝缘外径 1.3 mm;

线芯：如上结构示意图按一定节距绞合;凯夫拉填充增强抗拉;

屏蔽：采用0.1mm镀锡铜丝编织屏蔽，编织屏蔽覆盖率≥85%;

外护套：采用防水耐酸碱聚醚聚氨酯护套料，厚度 1.4 mm，电缆外径 6.5 ±0.2mm;

使用温度：-40℃-80℃

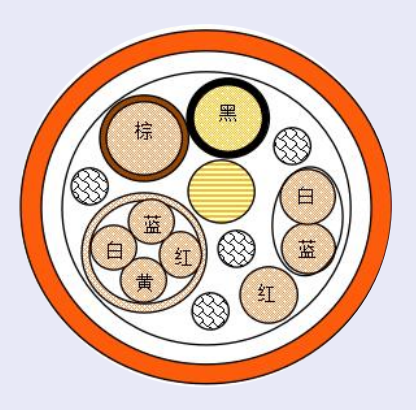

电缆结构

型号规格：PUR-2*1+3*0.2+2*2*0.2Pmm²;

导体：采用2根56/0.15mm加7根7/0.2mm无氧铜铜导体;

绝缘：采用高密度聚乙烯绝缘料，绝缘颜色黑、棕，绝缘厚度 0.26 mm，绝缘外径 1.3 mm，白、红、黄、蓝绝缘外径 1.3 mm

线芯：如上结构示意图按一定节距绞合;棉线填充，凯夫拉填充增强抗拉;

屏蔽：采用0.1mm无氧铜丝编织屏蔽，编织屏蔽覆盖率≥85%;

外护套：采用防水耐酸碱聚醚聚氨酯护套料，厚度 1.75 mm，电缆外径 10 ±0.2mm;

使用温度：-40℃-80℃;

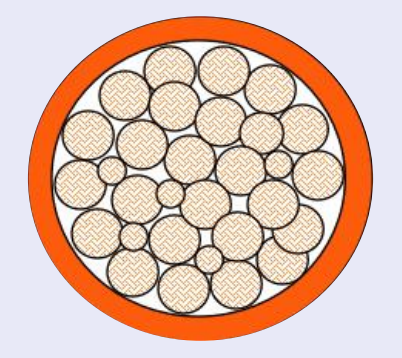

抗拉绳:采用20根20/2000D KEVLAR

型号规格：PUR-KL000099，

外径：5mm

力学性能：

强度：3.6 GPa

伸长模量：131 GPa

断裂伸长率：2.8 %

长期使用温度：180℃

轴向热胀系数：-2 × 10 ^ (-6) / K

热导率： 0.048 W(m·K)

KEVLAR特性

1、永久的耐热阻燃性，极限氧指数Loi大 于28。

2、永久的抗静电性。

3、永久的耐酸碱和有机溶剂的侵蚀。

4、高强度、高耐磨、高抗撕裂性。

5、遇火无熔滴产生，不产生有毒气体。

6、火烧布面时布面增厚，增强密封性，不破裂。
